機電一體接箍專用熒光磁粉探傷機（機電一體、閉路磁軛）結構示意圖
作者：宏旭探傷機 發表時間：2015/9/6 15:58:01
探傷機結構示意圖，是為了讓準備采購探傷機的客戶了解機型樣式，確定需購買的磁粉探傷機準確功能的必備圖，下面宏旭公司將機電一體、閉路磁軛接箍磁粉探傷機的結構示意圖從，作一列表功能說明。

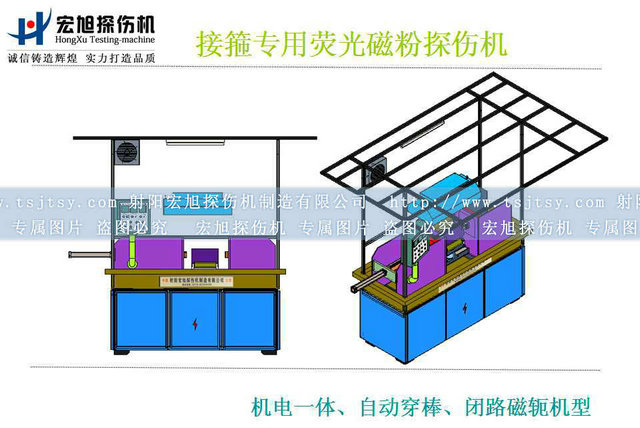

1、接箍專用熒光磁粉探傷機三維圖示
HCDG-5000型接箍磁粉探傷機，是采用閉路磁軛法交流磁化接箍，對接箍進行熒光磁粉檢測的專用機型，本機為機電一體型，下面是該探傷機的結構示意圖。

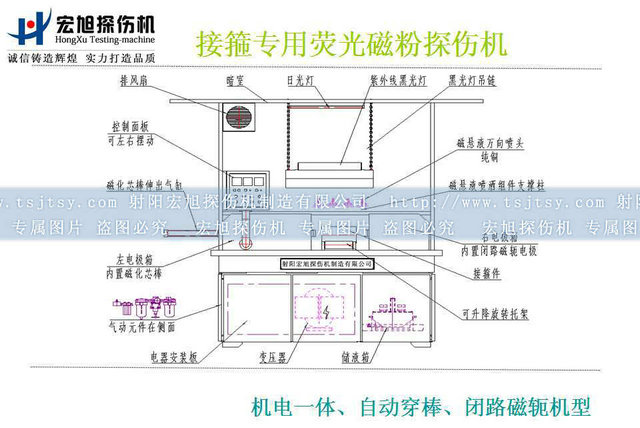

2、接箍磁粉探傷機的結構示意圖
3、接箍磁粉探傷機結構示意圖的分項說明
|
序號 |
名稱 |
功能說明 |
|
1 |
排風扇 |
用于暗室內的煤油味排出 |
|
2 |
暗室 |
框架式暗室，裝上遮光簾后可提供熒光觀察的最佳觀察環境功能 |
|
3 |
日光燈 |
用于暗室內部的照明 |
|
4 |
高強度黑光燈 |
標配紫外線黑光燈，距工件表面380mm處，照度達到1000μw/cm2 |
|
5 |
黑光燈吊鏈 |
用于紫外線黑光燈的懸吊，可調節高度及位置。 |
|
6 |
主控制面板（左右活動） |
主控制面板位于左電極箱體前側，可按操作者需要左右擺動可定位鎖緊 |
|
7 |
磁化芯棒伸出氣缸 |
用于磁化芯棒的自動伸出、縮回 |
|
8 |
左電極箱 |
內置磁化芯棒，用于氣缸、磁化芯棒、磁化線圈的支承安置 |
|
9 |
氣動元件 |
安裝在設備左側的專用凹槽內，用于氣缸的動作控制 |
|
10 |
電路安裝板 |
設備的所有主控制電路元件均集中固定在此，用于整機自動運行控制 |
|
|
變壓器 |
為設備提供磁化電流的必備件 |
|
|
儲液箱 |
用于磁懸液的儲液、攪拌、噴液的專用裝置 |
|
|
磁懸液萬向銅噴頭 |
由多只噴頭組成，用于磁懸液的多方向噴灑，流量可調節。 |
|
|
噴灑組件支撐桿 |
用于萬向銅噴頭的固定支承作用 |
|
|
右電極箱 |
內置閉路磁軛電極，配合左電極箱內的伸出芯棒達到閉路磁軛磁化的目的。 |
|
|
可升降旋轉托架 |
用于接箍類環形零件的支承、調節中心高、前后、左右旋轉觀察磁痕 |
注明：1、為更好的展示本探傷機的結構，暗室布未在圖上標示。
2、本機另配有腳踏開關，用于解放雙手。
3、本探傷機配有專用透明檔液板，確保磁懸液在噴灑時濺出機外，弄臟地面及操作者的衣服。
如有關于油管接箍專用磁粉探傷機，技術咨詢、詢價、采購，請聯系我們，我公司技術人員將隨時恭候您的來電。
