閉路磁軛熒光磁粉探傷機，是現今檢測環形件最先進的機型，該類機型廣泛用于軸承環、油管接箍、軸套、齒輪齒圈等環形工件的無損檢測。

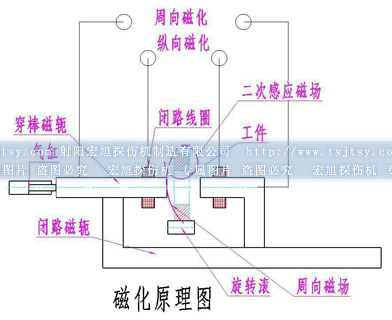

在環形工件中穿過的磁棒中通過電流，工件表面和近表面就會產生沿圓周方向的磁場，用于檢測沿工件軸向缺陷；由于采用閉路磁軛，閉路磁軛線圈產生的磁場沿閉路磁軛運行，通過磁棒從工件中心通過，就會在工件中產生一個沿工件周向的二次感應電流，此電流產生的磁場可更有效檢測工件的周向裂紋。當兩種磁場同時施加于工件時，因周、縱向磁化電流具有一定的相位差，在工件表面可形成復合旋轉磁場，可一次性發現表面近表面所有方向的缺陷。

對環形工件進行復合磁化，由于閉路磁軛有磁場集中，與開路相比磁場損失小，因此，產生的二次感應電流大，磁場強度就相應增大，更為重要的是用閉路磁軛，對工件的內孔和端面的磁化效果遠遠大于開路磁軛的探傷方法，且剩磁穩定度好。
