| 產品名稱 | 產品型號 | 產品規格 |

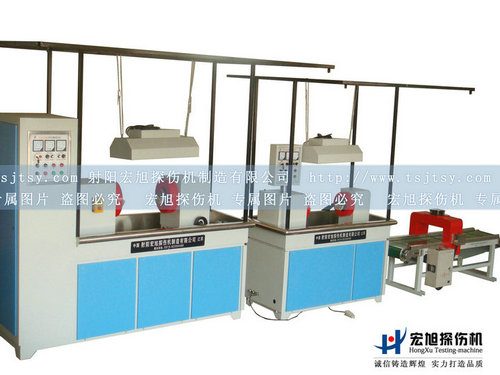

| CDG-2000熒光磁粉探傷機 | 微機控制磁粉探傷機 | 熒光磁粉探傷機 |
CDG-2000熒光磁粉探傷機根據鐵道部磁粉檢驗工藝規范和《JB/T8290-1998》標準要求設計，可對工件分別進行周向、縱向和復合磁化。
該微機控制磁粉探傷機適用于各種鐵磁性材料制成的零件表面和近表面因材料、鍛壓、淬火、研磨、疲勞等引起的裂痕及夾渣等極細微缺陷。并配有周向磁化接觸電阻自動檢測及報警系統，當電極與工件的接觸電阻過大時自動停機，并發出報警信號，從而避免了工件的打火燒傷和漏檢現象的發生。
該微機控制磁粉探傷機其一系列機械動作如送料、夾緊、噴灑、磁化、轉動、松開等均用小型工業plc控制，其程序可根據工藝需要進行改變。本機通過部省級鑒定，處于國內領先地位，達到國外同類先進產品水平，被列為國家級新產品。
主要技術性能指標：
磁化電流：
周向 0-2000A(有效值) 連續可調帶斷電相位控制器
縱向 0-20000AT(有效值) 連續可調 帶斷電相位控制器
磁化方式：周向磁化、縱向磁化和復合磁化。電極間距：0-300～0-1000(mm)可調
夾持行程：25mm
探傷節拍：6S/件；探傷靈敏度：A型試片，清晰顯示。
外形尺寸：100×700×1400mm
總重量：約500kg
其它2000型通用磁粉探傷機主要技術指標：
|
型號 |
CDG-2000 |
CDG-2000A |
CDG-2000B |
CDG-2000C |
CDG-2000D | |||||
|
周向磁化,自動退磁電流 |
交流0-2000A（有效值）、連續可調 | |||||||||
|
縱向磁化 安匝數 |
連續可調 |
全波整流 |
全波整流 |
交流 |
交流 |
交流 | ||||
|
0-20000AT |
0-20000AT |
0-20000AT |
0-20000AT |
0-20000AT | ||||||
|
夾頭間距 |
0-500mm |
0-300mm |
0-500mm |
0-1000mm |
0-1000mm | |||||
|
連續可調 |
由夾具確定 |
連續可調 |
連續可調 |
可調 | ||||||
|
夾頭轉速 |
|
10rpm |
|
|
6rpm | |||||
|
循環周期 |
根據用戶需要定貨時確定 | |||||||||
|
紫外線強度 |
距光源400mm工件表面>1000uw/cm2 | |||||||||
|
氣源 |
用戶自備氣壓不低于0.4Mpa | |||||||||
|
電源 |
三相四線380V±10% 50Hz最大電流120A | |||||||||
